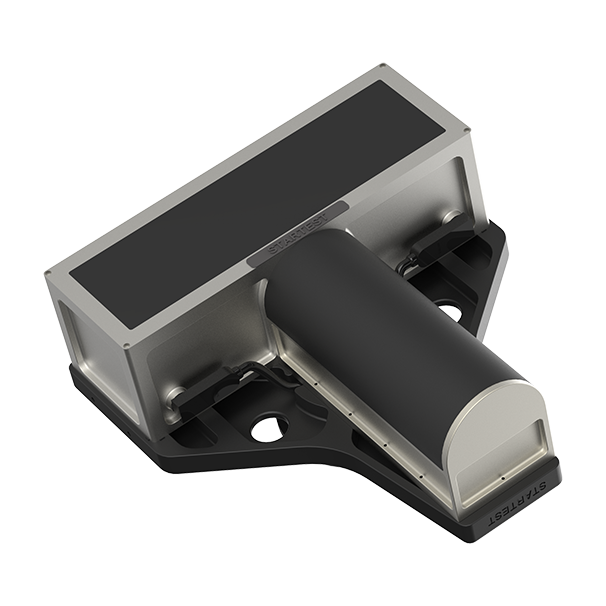

GeoBeam2040宽带浅水多波束测深系统

GeoBeam2040是一套集宽带浅水多波束测深设备、GeoBeam Control显控软件、Geo Beam Survey采集软件和Geo Beam Process后处理软件于一身的高效率、高精度、高分辨率测深系统,可实现200kHz~400kHz的频率连续在线可调,展示多种地形显示效果,兼容多种国内外主流数据格式,以最优软硬件架构为基础,高效配合,将GeoBeam2040的整体性能完美体现。GeoBeam2040宽带浅水多波束测深系统广泛应用于各种浅海测绘工作,尤其在大面积的扫海测量作业中可极大提高测绘效率。

  • 系统特点
  • 产品参数
  • 相关下载

更多

测量范围大: 最大覆盖可达140°

测量距离远:最深可达500m

功能多样化: 可按客户要求,定制不同功能

测量精度高: 分辨率最大可达0.625cm

频点实时可调:精度与作用距离的完美选择

附加功能强大:具有近场聚焦、海底跟踪、水体成像和侧扫成像等功能

小型化设计: 设备小巧、轻便、安装使用便捷

全新中文界面:针对国内用户开发了全中文的显控软件、采集软件和后处理软件,并兼容主流的后处理软件

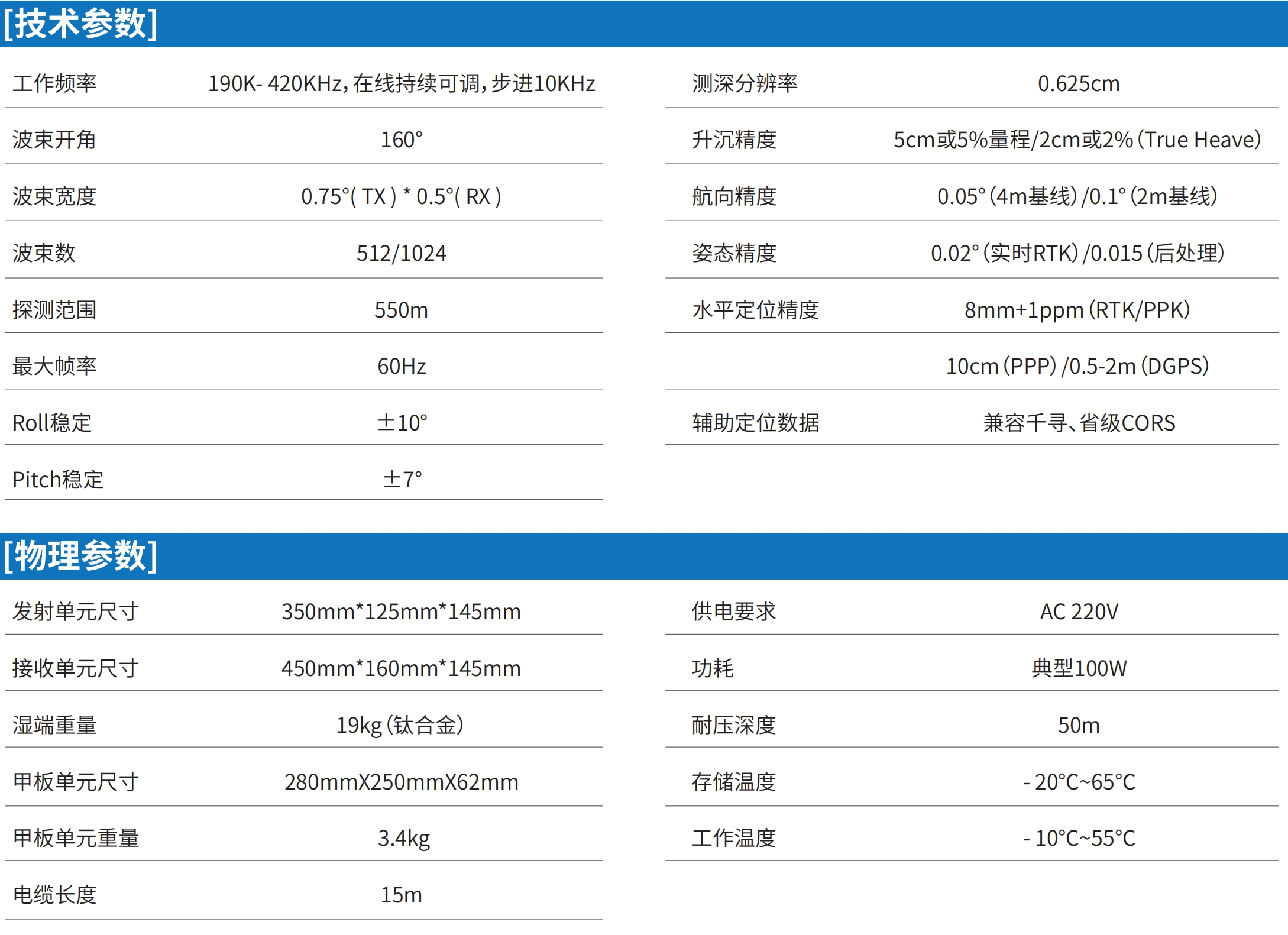

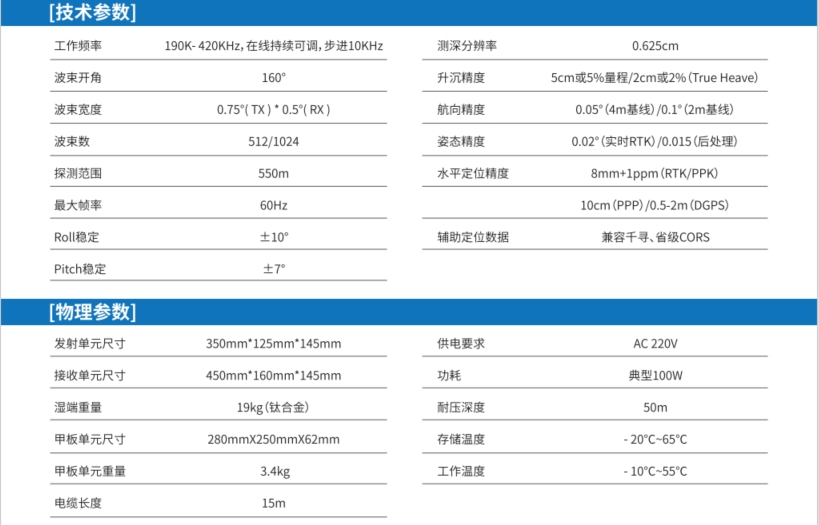

工作频率

200KHz- 400KHz,在线持续可调,步进10KHz

最大波束开角

140°

波束宽度

1°( TX ) * 0.5°( RX )

波束数

最大512

探测范围

0.5m- 500m

最大帧率

60Hz

测深分辨率

0.625cm

Roll稳定

±10°

Pitch稳定

±7°

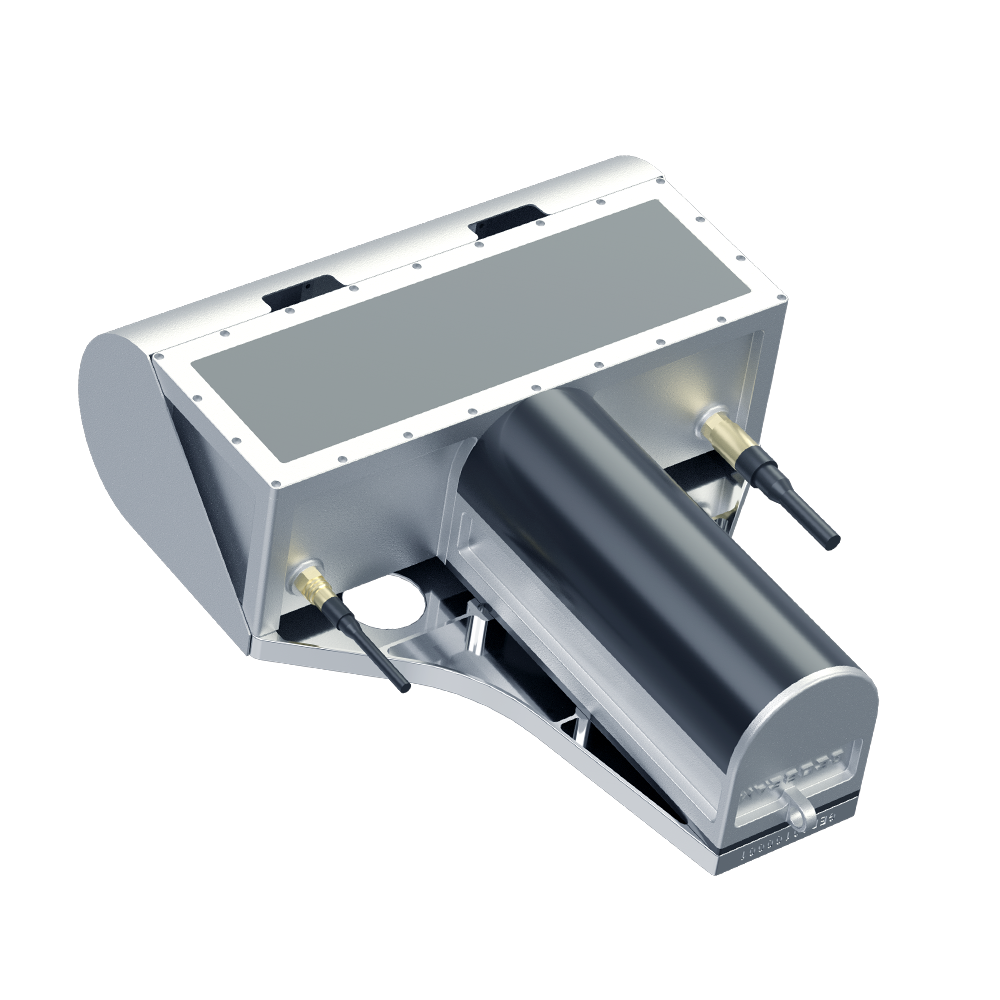

发射单元尺寸

349mm*125mm*147mm

接收单元尺寸

450mm*160mm*147mm

重量

19kg(钛合金)

接口盒尺寸

280mmX250mmX62mm

接口盒重量

3.4kg

电缆长度

15m,可定制

供电要求

AC 220V / DC24V

功耗

典型100W

耐压深度

50m

存储温度

- 20℃~65℃

工作温度

- 10℃~55℃

GeoBeam2040宽带浅水多波束测深系统

软件版本:

发表日期:2021-06-15
